Siemens PLC 모듈을 전기 간섭으로부터 보호하는 방법은 무엇입니까?

이봐! 저는 Siemens PLC 모듈의 공급 업체이며 전기 간섭이 이러한 멋진 장치를 어떻게 엉망으로 만들 수 있는지 직접 보았습니다. 이 블로그에서는 Siemens PLC 모듈을 전기 간섭으로부터 보호하는 방법에 대한 실용적인 팁을 공유하겠습니다.

전기 간섭 이해

먼저, 전기 간섭이 무엇인지에 대해 이야기합시다. 전자기 간섭 (EMI) 또는 무선 주파수 간섭 (RFI)으로도 알려진 전기 간섭은 외부 소스에서 방출 된 전자기 유도 또는 전자기 방사선으로 인해 전기 회로에 영향을 미치는 중단입니다. Siemens PLC 모듈에 결함, 오작동 또는 영구적 인 손상을 유발할 수 있습니다.

전기 간섭에는 두 가지 주요 유형이 있습니다 : 전도 및 방사. 실시 된 간섭은 전력선, 신호 케이블 또는 기타 전도성 경로를 따라 이동합니다. 반면에 방사 된 간섭은 전자기파로 공기를 통해 전달됩니다.

Siemens PLC 모듈이 취약한 이유

Siemens PLC 모듈은 매우 민감한 전자 장치입니다. 정확한 전기 신호 및 논리 작업을 기반으로 작동합니다. 소량의 전기 간섭조차도 이러한 신호를 방해하여 잘못된 판독, 예기치 않은 출력 또는 시스템 고장으로 이어질 수 있습니다. 예를 들어,SIMATIC S7 DP 전자 모듈많은 산업 자동화 응용 프로그램에서 사용되며 모든 간섭으로 인해 DP 네트워크에서 통신 오류가 발생할 수 있습니다.

Siemens PLC 모듈을 전기 간섭으로부터 보호하기위한 팁

1. 적절한 접지

접지는 PLC 모듈을 전기 간섭으로부터 보호하는 가장 중요한 단계 중 하나입니다. 우수한 접지 시스템은 전기 전류가지면으로 안전하게 흐르기위한 낮은 임피던스 경로를 제공합니다. 이는 정전기의 건물을 방지하고 전기 서지의 영향을 줄이는 데 도움이됩니다.

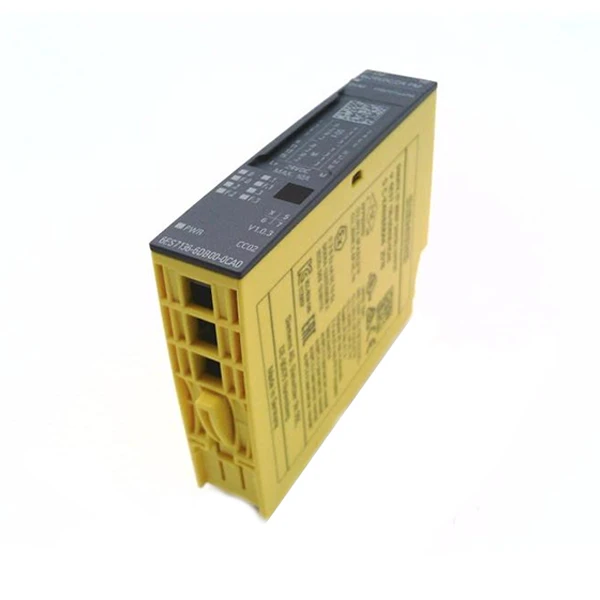

SIMATIC S7-300 SIMATIC S7 DP Module

단일 포인트 접지: PLC 설치에는 단일 포인트 접지 시스템을 사용하십시오. 이는 모든 접지 도체가 단일 지점, 일반적으로 접지 버스 바에 연결되어 있음을 의미합니다. 이것은 지상 루프의 가능성을 줄여서 간섭을 유발할 수 있습니다.
접지 케이블: 충분한 크로스 구역이있는 고품질 접지 케이블을 사용해야합니다. 임피던스를 최소화하려면 케이블이 짧고 직선해야합니다.

2. 차폐 케이블

차폐 케이블을 사용하면 전기 간섭을 방지하는 또 다른 효과적인 방법입니다. 차폐 케이블에는 내부 도체 주위에 전도성 층이있어 전자기파에 대한 장벽으로 작용합니다.

오른쪽 방패를 선택하십시오: 포일 방패 및 꼰 실드와 같은 다양한 유형의 방패가 있습니다. 꼰 실드는 고주파에서 더 효과적이며 호일 방패는 낮은 주파수 간섭에 대해 더 좋습니다.
적절한 종료: 케이블의 방패가 양쪽 끝에 올바르게 종료되어 있는지 확인하십시오. 방패는 간섭 전류에 대한 효과적인 경로를 제공하기 위해 접지 시스템에 연결되어야합니다.

3. 전원 공급 장치 관리

전원 공급 장치는 일반적인 전기 간섭의 공급원입니다. 다음은이를 관리하는 몇 가지 방법입니다.

분리 변압기: 분리 변압기를 사용하여 주 전원 그리드에서 PLC 전원 공급 장치를 분리하십시오. 분리 변압기는 공통 모드 간섭의 전송을 차단할 수 있습니다.
무정전 전원 공급 장치 (UPS): PLC 모듈을 정전, 전압 처짐 및 서지로부터 보호하기 위해 UPS를 설치하십시오. UPS는 안정적인 전원 공급 장치를 제공하며 전원 중단 중에 데이터 손실을 방지하는 데 도움이 될 수 있습니다.

4. 물리적 분리

Siemens PLC 모듈을 전기 간섭 원에서 멀리 유지하십시오.

모터 및 발전기와의 거리: 모터와 발전기는 전기 간섭의 주요 원인입니다. PLC 모듈을 이러한 장치와 안전한 거리로 유지하십시오.
별도의 케이블이 작동합니다: 신호 케이블에서 전원 케이블을 별도로 따릅니다. 전원 케이블은 높은 주파수 노이즈를 운반 할 수 있으며, 이는 신호 케이블에 부이를 뿌려 간섭을 유발할 수 있습니다.

5. 서지 보호 장치

PLC 전원 공급 장치 및 신호 라인의 입력에 SPD (Surge Protection Devices)를 설치하십시오. SPD는 과도한 전압 서지를지면으로 전환하여 PLC 모듈을 손상으로부터 보호 할 수 있습니다.

올바른 등급을 선택하십시오: 적절한 전압 등급으로 SPD를 선택하고 응용 프로그램의 전류 용량 서지를 선택하십시오.

6. 소프트웨어 필터

많은 Siemens PLC에는 전기 간섭을 줄이는 데 도움이되는 소프트웨어 필터에 구축됩니다. 이 필터는 주파수와 진폭에 따라 원치 않는 신호를 거부하도록 구성 할 수 있습니다.

필터를 구성합니다: 특정 요구 사항에 따라 소프트웨어 필터를 구성하려면 PLC의 사용자 설명서를 참조하십시오.

사례 연구

실제 세계 예를 살펴 보겠습니다. 제조 공장은Siemens 6ES7972 -0AA02-0XA0 PLC 모듈. 조사 후, 문제는 근처 모터의 전기적 간섭으로 인해 발생하는 것으로 밝혀졌습니다. 적절한 접지를 구현하고 차폐 케이블을 사용하고 서지 보호 장치를 설치함으로써 통신 오류가 제거되었고 공장의 생산 효율이 크게 향상되었습니다.

결론

Siemens PLC 모듈을 전기 간섭으로부터 보호하는 것은 산업 자동화 시스템의 신뢰할 수있는 작동에 중요합니다. 적절한 접지, 차폐 케이블 사용, 전원 공급 장치 관리 및 물리적 분리 구현과 같은 위에서 언급 한 팁을 따르면 PLC 모듈에 대한 전기 간섭의 영향을 최소화 할 수 있습니다.

고품질의 Siemens PLC 모듈을 시장에 나누거나 전기 간섭으로부터 보호하는 데 더 많은 조언이 필요하다면, 나는 여기에 도움을주기 위해 여기에 있습니다. 당신이 찾고 있는지 여부SIMATIC S7-1200 SM 모듈또는 다른 Siemens PLC 제품은 귀하의 조달 요구에 대한 토론을 자유롭게 연락하십시오. 산업 자동화 시스템이 원활하게 운행되도록하기 위해 함께 협력합시다!
