VFDS (Omron Variable 주파수 드라이브)의 평판이 좋은 공급 업체로서 이러한 장치의 출력 전압 파형에 대한 수많은 문의를 받았습니다. 출력 전압 파형을 이해하는 것은 Omron VFD가 구동하는 산업 장비의 성능을 최적화하려는 사람에게 중요합니다. 이 블로그 게시물에서는 Omron VFD의 출력 전압 파형의 복잡성을 탐구하여 특성, 영향을 미치는 요인 및 다양한 응용 프로그램에서 중요성을 설명합니다.
출력 전압 파형의 기본 사항을 이해합니다
VFD의 출력 전압 파형은 드라이브의 출력 단자에서 시간이 지남에 따라 전압 변동 패턴입니다. 이 파형은 VFD에 연결된 모터의 성능과 수명에 직접적인 영향을 미치기 때문에 필수적입니다. Omron VFD의 경우 출력 전압 파형은 가능한 한 정현파 파형을 모방하도록 설계되었습니다. 정현파 파형은 고조파 왜곡을 최소화하고 운동 가열을 줄이며 전반적인 운동 효율을 향상시키기 때문에 이상적입니다.
Omron VFD는 PWM (Pulse Width 변조) 기술을 사용하여 출력 전압 파형을 생성합니다. PWM에는 드라이브의 DC 버스에서 DC 전압을 고주파로 빠르게 전환해야합니다. 이 펄스의 너비를 변경함으로써 VFD는 사인파에 근사한 출력 전압 파형을 생성 할 수 있습니다. 이 방법을 사용하면 고효율을 유지하면서 모터의 속도와 토크를 정확하게 제어 할 수 있습니다.
Omron VFD 출력 전압 파형의 특성
Omron VFD의 출력 전압 파형은 일반적으로 몇 가지 주요 특성을 나타냅니다.
정현파 모양
앞에서 언급했듯이 Omron VFD는 정현파 출력 전압 파형을 생성하기 위해 노력합니다. 정현파 파형은 부드럽고 연속적이며 잘 정의 된 주파수와 진폭이 있습니다. 이 모양은 모터와 권선과 베어링의 응력을 줄여 운동 수명이 길고 유지 보수가 줄어들 기 때문에 모터에게 유리합니다.
가변 주파수 및 진폭
VFD의 주요 기능 중 하나는 모터의 속도를 제어하기 위해 출력 전압의 주파수와 진폭을 변경하는 것입니다. Omron VFDS는 일반적으로 0.1Hz에서 수백Hz에서 넓은 범위에 걸쳐 주파수를 조정할 수 있습니다. 출력 전압의 진폭은 또한 일정한 볼트 -Hertz (v/hz) 비율을 유지하기 위해 주파수에 비례하여 비례 적으로 조정됩니다. 이 비율은 모터가 설계된 자기 플럭스 밀도 내에서 작동하여 과열 및 기타 문제를 방지하는 데 중요합니다.
낮은 고조파 왜곡
고조파는 출력 전압 파형을 왜곡 할 수있는 원치 않는 주파수입니다. 높은 수준의 고조파 왜곡은 모터 과열, 전력 손실 증가 및 다른 전기 장비와의 간섭과 같은 문제를 일으킬 수 있습니다. Omron VFD는 고급 PWM 알고리즘 및 필터링 기술을 통해 고조파 왜곡을 최소화하도록 설계되었습니다. 이로 인해 모터 및 기타 전기 장치와 더 호환되는 더 깨끗한 출력 전압 파형이 발생합니다.
출력 전압 파형에 영향을 미치는 요인
몇 가지 요소가 Omron VFD의 출력 전압 파형에 영향을 줄 수 있습니다.
로드 특성
VFD에 연결된 하중 유형은 출력 전압 파형에 큰 영향을 줄 수 있습니다. 모터와 같은 유도 부하는 전압 파형을 어느 정도 부드럽게하는 경향이 있습니다. 그러나 하중의 유입 전류가 높거나 비 선형이 아닌 경우 추가 고조파 왜곡을 유발할 수 있습니다. 예를 들어, 관성이 큰 모터 또는 시작 토크가 높은 압축기가 시작하는 동안 더 전류를 끌어 당겨서 파형에 영향을 줄 수 있습니다.
캐리어 주파수
캐리어 주파수는 PWM 스위치가 작동하는 주파수입니다. 캐리어 주파수가 높을수록 일반적으로 고조파 왜곡이 낮은 더 부드러운 출력 전압 파형을 초래합니다. 그러나 캐리어 주파수를 증가 시키면 VFD의 스위칭 손실이 증가하여 효율을 줄일 수 있습니다. OMRON VFD를 통해 사용자는 특정 범위 내에서 캐리어 주파수를 조정하여 파형 품질과 효율 사이의 균형을 유지할 수 있습니다.
VFD 설정
가속 및 감속 시간과 같은 Omron VFD의 설정은 출력 전압 파형에도 영향을 줄 수 있습니다. 예를 들어, 가속 시간이 매우 짧으면 전류가 갑자기 증가하여 파형을 왜곡 할 수 있습니다. 이러한 설정을 올바르게 구성하여 사용자는 특정 응용 프로그램의 출력 전압 파형을 최적화 할 수 있습니다.
다른 응용 분야에서 출력 전압 파형의 중요성
Omron VFD의 출력 전압 파형은 다양한 응용 분야에서 중요한 역할을합니다.
산업 자동화
산업용 자동화에서 모터는 컨베이어 벨트, 펌프, 팬 및 기타 장비를 유도하는 데 사용됩니다. 깨끗하고 안정적인 출력 전압 파형은 이러한 모터의 원활한 작동을 보장하여 장비 고장 및 다운 타임의 위험을 줄입니다. 예를 들어, 제조 공장에서 고품질 출력 전압 파형이 높은 Omron VFD로 구동되는 컨베이어 벨트는보다 효율적으로 작동하여 생산성을 높일 수 있습니다.
HVAC 시스템
난방, 환기 및 에어컨 (HVAC) 시스템은 VFD에 의존하여 팬과 펌프의 속도를 제어합니다. 정현파 출력 전압 파형은 이러한 시스템의 소음과 진동을 줄이고 탑승자의 편안함을 향상시키는 데 도움이됩니다. 또한 모터가 최적의 속도로 작동 할 수있게함으로써 에너지 절약으로 이어질 수 있습니다.
특정 Omron VFD 모델 및 파형 성능
특정 Omron VFD 모델과 파형 성능을 살펴 보겠습니다.
OMRON 인버터 MX2 3G3MX2 -A4022 -E.
그만큼OMRON 인버터 MX2 3G3MX2 -A4022 -E.높은 성능 출력 전압 파형으로 유명한 인기있는 모델입니다. 고급 PWM 기술을 사용하여 고조파 왜곡이 낮은 정현파 파형을 생성합니다. 이 모델은 산업 및 상업 환경에서 중소 규모의 모터를 포함하여 광범위한 응용 프로그램에 적합합니다.

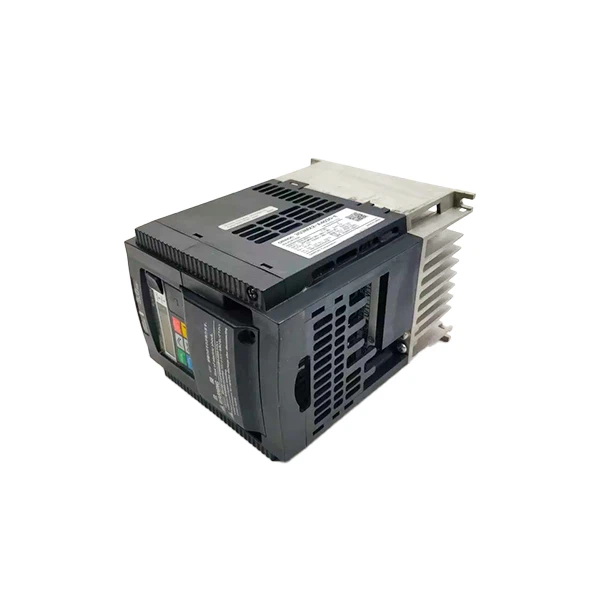

OMRON 3G3MX2 -A4030 -E.
그만큼OMRON 3G3MX2 -A4030 -E.향상된 파형 제어 기능을 제공합니다. 로드 요구 사항에 따라 출력 전압 파형을 조정하여 최적의 모터 성능을 보장 할 수 있습니다. 이 모델은 종종 공작 기계 및 로봇 공학과 같이 정밀한 속도 제어 및 고효율이 필요한 응용 분야에서 사용됩니다.
OMRON 3G3MX2 -A2007 -V1
그만큼OMRON 3G3MX2 -A2007 -V1공간 제약 조건이있는 응용 프로그램을 위해 설계되었습니다. 소형 크기에도 불구하고 여전히 고품질의 출력 전압 파형을 제공합니다. 이 모델은 소규모 산업 장비 및 가전 제품에 사용하기에 이상적입니다.
구매 및 상담에 문의하십시오
Omron VFDS 및 출력 전압 파형에 대해 더 많이 배우거나 특정 응용 프로그램을 위해 Omron VFD를 구매하려는 경우 연락을 장려하는 것이 좋습니다. 신뢰할 수있는 공급 업체로서 자세한 제품 정보, 기술 지원 및 경쟁력있는 가격을 제공 할 수 있습니다. 소기업 소유자이든 대기업이든, 나는 귀하의 요구에 맞는 올론 VFD 솔루션을 찾도록 도와 드리겠습니다.
