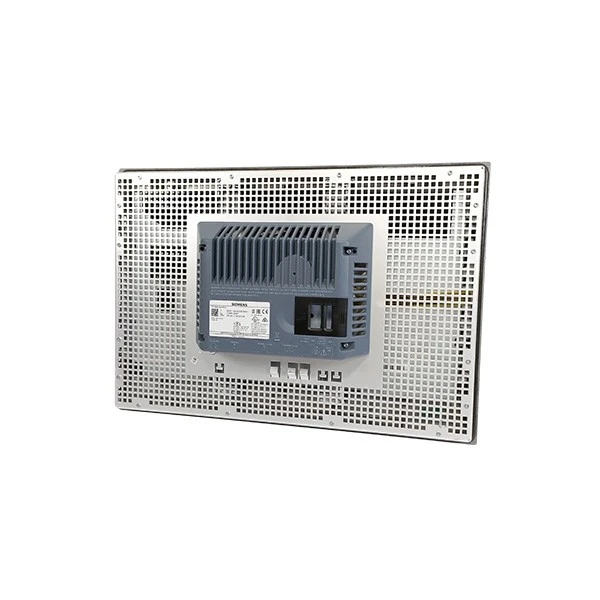

지멘스 6AV2124-0UC02-0AX1

상표:지멘스
모델:6AV2124-0UC02-0AX1

재고 상황:상품은 재고가 있습니다.

제품 특징

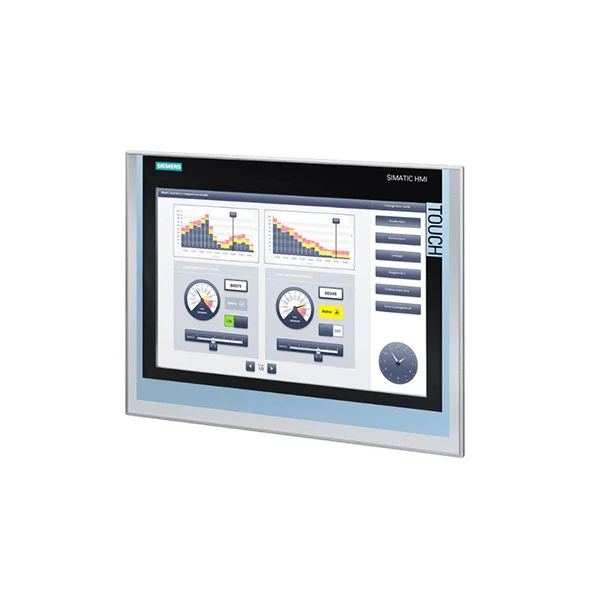

SIMATIC HMI TP1900 Comfort 시리즈의 고성능 산업용 HMI 장치인 Siemens 6AV2124-0UC02-0AX1은{0}}산업 자동화 환경에서 안정적인 작동을 위해 특별히 제작되었습니다. Siemens 6AV2124-0UC02-0AX1의 19인치 와이드스크린 TFT 컬러 디스플레이(실제 화면 대각선 길이는 18.5인치)는 주요 기능 중 하나입니다. 1366 x 768 픽셀의 해상도와 최대 1,600만 색상을 표시할 수 있는 기능을 갖춘 이 디스플레이는 작업 메뉴 및 프로세스 데이터에 선명하고 다채로운 이미지를 제공합니다. 운영 효율성을 높이기 위해 S7 입력 I/O로 사용할 수 있는 최대 40개의 직접 터치 버튼이 있는 정전식 멀티 터치 스크린을 사용합니다.

Siemens 6AV2124-0UC02-0AX1에는 산업용 통신 요구 사항을 충족하는 여러 인터페이스가 있습니다. PROFINET, TCP/IP 및 기타 널리 사용되는 산업용 프로토콜을 지원하며 독립적인 이더넷 포트 1개 외에 스위치 기능을 갖춘 산업용 이더넷 포트 2개를 갖추고 있습니다. 또한 USB 2.0 인터페이스 2개, PROFIBUS/MPI 통신용 RS 422/485 결합 인터페이스 1개, 데이터 저장 및 전송을 위한 SD 카드 슬롯 2개(최대 2GB SD 카드 지원)가 있습니다. 6AV2124-0UC02-0AX1 HMI 터치스크린은 이러한 인터페이스 덕분에 S7-1200, S7-1500, S7-300을 비롯한 여러 Siemens PLC는 물론 기타 산업용 컨트롤러와도 호환됩니다.

Siemens 6AV2124-0UC02-0AX1의 전압 범위는 19.2~28.8V DC이고 24V DC 전원으로 작동합니다. 정격 전류가 1.7A이고 일반 전력 소비가 41W이므로 장기간 산업용으로 사용하기에 안정적이고 에너지 효율적입니다. 장치 전면의 IP65 보호 등급은 방수 및 방진 기능을 제공하므로 까다로운 산업 환경에 적합합니다. 수직으로 설치하면 0도에서 45도 사이의 온도에서 정상적으로 작동할 수 있어 대부분의 실내 산업 현장의 요구 사항을 충족합니다.

명세서

모델	6AV2124-0UC02-0AX1
제품명	SIMATIC HMI TP1900 컴포트
제품 시리즈	컴포트 패널
조작방법	순수한 터치 조작(물리적 버튼 없음)
색상 수	16,777,216색(1,600만 색상)
해결	1366 × 768픽셀(와이드스크린)
전원 공급 장치 유형	DC 24V
정격전류	1.7A

지침

Siemens 6AV2124-0UC02-0AX1을 설치할 때 규정된 설치 절차를 준수하는 것이 중요합니다. 이 Siemens SIMATIC HMI TP1900 Comfort 패널은 실내에서만 사용하도록 고안되었습니다. 따라서 비, 직사광선, 악천후에 노출될 수 있는 실외에는 설치하지 마세요. 장치의 전면에는 IP65 보호 인증이 있고 후면은 IP20이므로 설치 영역이 먼지, 물 튀김 및 기타 위험한 화학 물질로부터 후면을 보호하는지 확인하십시오. 제안된 설치 기술은 수직 장착이며, 기울임이 필요한 경우 디스플레이 효과와 터치 반응이 손상되지 않도록 각도가 35도를 넘지 않아야 합니다.

Siemens 6AV2124-0UC02-0AX1의 전원 공급 장치에는 전압 범위가 19.2V~28.8V인 24V DC 전원이 필요합니다. 가젯이 손상되거나 산업 공정 모니터링에 오류가 발생하는 것을 방지하려면 안정적인 전원 공급 장치에 연결하세요. 전원을 연결하기 전에 배선을 다시 확인하여 역극성을 방지하십시오. 그러면 단락이 발생하고 6AV2124-0UC02-0AX1 HMI 터치스크린에 돌이킬 수 없는 손상이 발생할 수 있습니다.

Siemens 6AV2124-0UC02-0AX1을 구성할 때 적절한 설정 소프트웨어를 사용하세요. 최소 요구 사항은 WinCC Comfort V14 SP1(HSP 포함) 이상입니다. 오래되었거나 호환되지 않는 소프트웨어를 사용하면 구성이 실패하거나 장치가 제대로 작동하지 않을 수 있습니다. 설정 프로세스 전반에 걸쳐 변수 제한에 주의하십시오. 장치는 장치당 최대 4,096개의 변수, 화면당 최대 400개의 변수를 처리할 수 있습니다. 따라서 안정적인 기능을 유지하려면 이러한 제한을 초과하지 마십시오.

FAQ

Q: 지멘스 6AV2124-0UC02-0AX1은 무엇입니까?

A: Siemens 6AV2124-0UC02-0AX1은 Siemens SIMATIC HMI(Human Machine Interface) 패널용 교체 부품 및 액세서리입니다. 이는 특정 HMI 장치 모델용 운영체제와 애플리케이션이 사전 로드된 원래의 Siemens 메모리 카드(일반적으로 CF(CompactFlash) 카드)입니다. 장치 작동, 교체, 복원에 매우 중요합니다.

Q: 6AV2124-0UC02-0AX1 메모리 카드를 사용하는 Siemens HMI 장치는 무엇입니까?

답변: 이 메모리 카드는 수많은 SIMATIC HMI 다중 패널 및 모바일 패널과 함께 작동합니다. 일반적으로 비교 가능한 시리즈에는 MP 277, MP 377, Mobile Panel 277 및 유사한 세대가 포함됩니다. 잘못된 카드를 사용하면 문제가 발생할 수 있으므로 장치 설명서나 지멘스 산업몰 제품 사이트에서 정확한 호환성을 확인하는 것이 중요합니다.

Q: 표준 상업용 CompactFlash 카드를 대신 사용할 수 있습니까?

A: 아니요. 이는 권장되지 않습니다. 6AV2124-0UC02-0AX1은 일반 빈 CF 카드가 아닙니다. 일반적으로 독점 Siemens 운영 체제 이미지와 특수 라이센스 파일이 포함됩니다. 일반 카드에는 이 소프트웨어가 없으므로 HMI 패널을 쓸모 없게 만듭니다. 시스템 신뢰성과 무결성을 유지하려면 항상 정품 Siemens 액세서리를 사용하십시오.
