옴론 R88D-1SN01H-ECT

옴론 R88D-1SN01H-ECT
정보:
브랜드: 옴론
모델:R88D-1SN01H-ECT
재고 상황: 상품 재고가 있습니다.
문의 보내기
설명
문의 보내기

O므론R88D-1SN01H-ECT



상표:옴론
모델:R88D-1SN01H-ECT

R88D-1SN02H-ECT
r88d-1sn02h-ect Omron

재고 상황:상품은 재고가 있습니다.



제품 설명

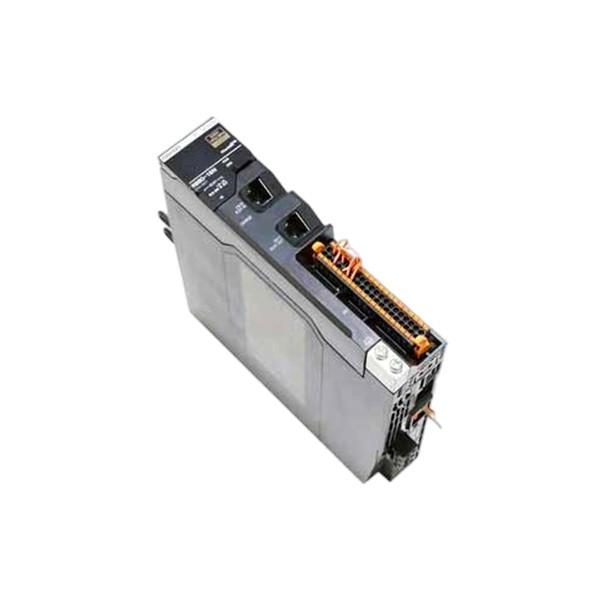

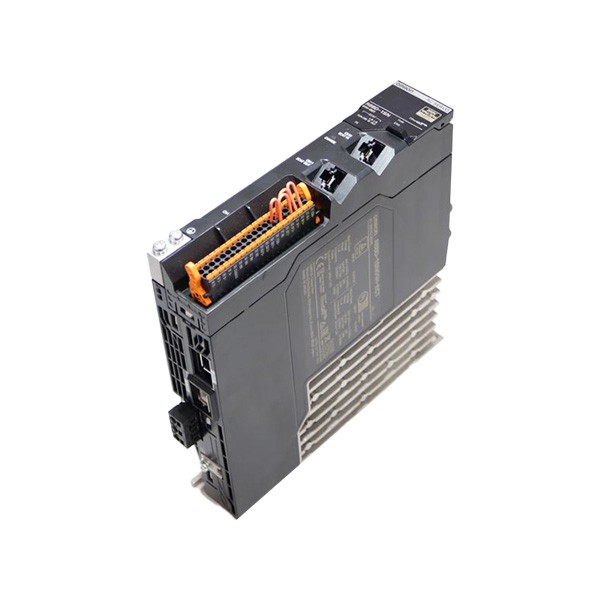

Omron R88D-1SN01H-ECT는 EtherCAT 통신이 내장된 1S 시리즈 서보 드라이브로 정확하고 반응성이 뛰어난 모션 제어가 필요한 산업 자동화 시스템용으로 설계되었습니다. 이 100W 서보 드라이브는 포장 기계부터 로봇 공학 및 CNC 장비에 이르기까지 광범위한 응용 분야에 안정적인 성능을 제공합니다.



단상 또는 3상-AC200/240V 전원(170/252V, 50/60Hz)으로 작동하는 Omron R88D-1SN01H-ECT는 0.8Arms의 정격 출력 전류와 3.1Arms의 최대 출력 전류를 제공하며 빠른 동적 응답을 위해 최대 350% 순간 최대 토크를 지원합니다. EtherCAT 통신 인터페이스는 125μs의 최소 사이클 시간을 가능하게 하여 여러 축에 걸쳐 동기화된 제어를 보장합니다.



이 드라이브는 배터리 백업이 필요 없는 23-비트 절대형 인코더 시스템을 갖추고 있어 유지 관리 비용과 공간 요구 사항이 줄어듭니다. 여기에는 직접 모터 브레이크 제어를 위한 내장형 릴레이가 포함되어 있어 외부 배선 및 시스템 설계가 단순화됩니다. 제어 루프 설계는 표준 드라이브에 비해 오버슈트를 40% 최소화하고 정착 시간을 30% 줄여 전반적인 기계 생산성을 향상시킵니다.



Omron R88D-1SN01H-ECT에서는 안전이 최우선입니다. 이는 Cat3 PLe(EN ISO 13849-1) 및 SIL3(IEC 61508) 표준을 충족하는 물리적 배선 STO와 Cat.3 PLd 및 SIL2 인증을 준수하는 네트워크 STO(FSoE)의 두 가지 구현 옵션과 함께 STO(Safe Torque Off) 기능을 통합합니다. 이러한 안전 기능은 가동 중지 시간을 최소화하면서 작업자와 장비를 보호하는 데 도움이 됩니다.



IP20 보호 등급을 갖춘 이 드라이브는 캐비닛 설치용으로 설계되었으며(IP54 인클로저 권장) 온도 0~55도, 습도 최대 90% RH(비응결)에서 안정적으로 작동합니다. 장치의 크기는 223mm(높이) × 40mm(너비) × 196.05mm(깊이)이고 무게는 1.2kg이므로 공간이 제한된 설치에 적합합니다.{11}}



명세서



전원 전압

단-상 230V AC

정격 출력 전력

100W

치수

223×40×196mm

무게

1.2kg

작동 온도

0~40도

습기

20%~80%(비-응결)

통신 인터페이스

EtherCAT(RJ45 인터페이스)

국제표준

CE



애플리케이션 시나리오



100W EtherCAT 서보 드라이브인 Omron R88D-1SN01H-ECT는 3C 제품 조립 라인에서 널리 사용됩니다. 이는 배치 기계의 위치 오류를 ±0.05mm에서 ±0.01mm로 줄이고 생산 라인 속도를 30% 증가시켜 출력을 시간당 120개에서 시간당 156개로 늘립니다. 또한 이 1S 시리즈 서보 드라이브는 에너지 소비를 18% 절감하고 한 달 동안 고장 없이 지속적으로 작동할 수 있으므로 고정밀 조립 작업을 위한 안정적인 선택이 됩니다.- 고성능{21}}Omron R88D-1SN01H-ECT 서보 드라이브로서 3C 조립 라인의 효율성과 안정성을 크게 향상시킵니다.



포장 기계에서 Omron R88D-1SN01H-ECT는 다양한 생산에서 중요한 역할을 합니다. 기계 전환 시간이 60% 단축되어 원래 90{18}분이었던 전환 시간이 36분 미만으로 단축됩니다. 이 100W EtherCAT 서보 드라이브를 사용하면 운영자는 사전 프로그래밍된 설정을 통해 제품 형식을 빠르게 전환할 수 있어 수동 조정 오류를 33% 줄이고 장비 작동률을 99.4%로 높일 수 있습니다. Omron R88D-1SN01H-ECT는 빈번한 형식 변경이 필요한 식품, 제약, 화장품 포장 라인에 특히 적합합니다.



Omron R88D-1SN01H-ECT는 특히 배치 헤드의 Z{11}}축 위치 지정을 위해 SMT 배치 기계에도 적용됩니다. 수직축의 200g 하중을 제어할 때 100Hz 동작 주파수에서 피킹 오프셋을 0.1mm에서 ±0.03mm 이내로 줄입니다. 이 정밀 모션 제어 서보 드라이브는 또한 고주파수 소음을 줄여줍니다. 2.4kHz 주파수 대역에서 -55dB의 약한 전자기 소음만 발생하여 IEC 61000-6-4 표준을 충족합니다. Omron R88D-1SN01H-ECT의 높은 동기화 정확도는 SMT 생산과 같은 마이크로초 수준 응답 시나리오에 이상적입니다.



FAQ



Q: Omron R88D-1SN01H-ECT는 무엇이며 어떤 시리즈에 속합니까?

A: Omron R88D-1SN01H-ECT는 Omron 1S-시리즈의 100W AC 서보 드라이브로, 고속, 고정밀 모션 제어 애플리케이션용 EtherCAT 통신이 내장-되어 설계되었습니다. 위치, 속도, 전류 3개{15}}루프 제어를 사용하여 폐쇄형-루프 피드백 제어 메커니즘에서 작동하여 정확한 동작 추적 및 위치 지정을 달성합니다. 1S{19}}시리즈는 50W~15kW의 광범위한 전력 범위를 포괄하므로 소형 100W 애플리케이션부터 중부하 산업 기계에 이르기까지 모든 분야에 적합합니다.{23}} 모델 번호의 "H"는 200-240VAC 공급 전압에서 작동함을 나타내며, 이는 100-120VAC에서 작동하는 "L" 변형과 구별됩니다.

Q: 주요 전기 사양(정격 출력, 전압, 전류)은 무엇입니까?

A: Omron R88D-1SN01H-ECT의 정격 출력은 0.1kW(100W)입니다. 주 전원 공급 장치 전압 범위는 200~240VAC 단상-(170~252VAC 작동 범위)입니다. 정격 주 회로 전류는 0.8 A RMS 입력(최대 서지 1.8 A)이고 서보 드라이브 출력 전류는 1.8 A입니다. 제어 회로에는 별도의 24 VDC 전원 공급 장치가 필요합니다. AC 서보 시스템은 단상 200VAC 및 3상 200VAC 구성을 모두 지원{21}하여 다양한 기계 설계에 유연성을 제공합니다. 최소 퓨즈 정격 권장 사항: 전원 공급 장치와 노이즈 필터 사이에 클래스 gG(IEC 60269-1) 퓨즈를 사용하십시오. 모델별 정확한 암페어 정격은 공식 1S 시리즈 설명서(I586)를 참조하세요.

Q: R88D-1SN01H-ECT의 실제 크기와 무게는 어떻게 되나요?

A: Omron R88D-1SN01H-ECT의 포장을 뺀 크기는 223mm(높이) × 40mm(너비) × 196.05mm(깊이)입니다. 포장을 푼 무게는 1,200g입니다. 이 장치는 IP20 침투 보호 등급을 보유하고 있습니다. 즉, 12mm보다 큰 고체로부터 보호되지만 워터 제트에 직접 노출되거나 침수되는 경우에는 적합하지 않습니다.{18}}대부분의 산업용 실내 응용 제품에서는 IP54 이상의 제어 캐비닛 내부 설치가 필요합니다. 40mm의 슬림한 폭은 이전 세대 Omron 서보 드라이브에 비해 DIN 레일 공간 소비를 약 33% 줄여 제어 캐비닛의 패널 밀도를 높일 수 있습니다.
