Omron PLC에서 교대 작업을 사용하는 방법은 무엇입니까?

Omron PLC의 교대근무는 자동화 시스템의 효율성과 기능을 크게 향상시킬 수 있는 강력한 도구입니다. Omron PLC 공급업체로서 저는 이러한 작업이 다양한 산업 응용 분야에 미칠 수 있는 혁신적인 영향을 직접 목격했습니다. 이 블로그 게시물에서는 Omron PLC에서 교대 작업을 사용하는 방법을 자세히 살펴보고 이 기능을 효과적으로 활용하는 데 도움이 되는 실용적인 통찰력과 예를 제공하겠습니다.

Omron PLC의 교대 작업 이해

시프트 작업에는 데이터 단어 또는 데이터 단어 그룹 내의 비트를 왼쪽이나 오른쪽으로 이동하는 작업이 포함됩니다. Omron PLC에는 논리적 시프트와 산술 시프트라는 두 가지 주요 시프트 연산 유형이 있습니다.

논리적 변화

논리 시프트는 숫자의 부호를 고려하지 않고 데이터 워드의 비트를 이동하는 데 사용됩니다. 논리적 왼쪽 시프트(SHL)는 데이터 워드의 모든 비트를 한 위치 왼쪽으로 이동하여 최하위 비트(LSB)를 0으로 채웁니다. 논리적 오른쪽 시프트(SHR)는 데이터 워드의 모든 비트를 한 위치 오른쪽으로 이동하고 최상위 비트(MSB)를 0으로 채웁니다.

예를 들어, 이진 값을 가진 데이터 단어가 있는 경우0000 1010논리적 왼쪽 시프트를 수행하면 새 값은 다음과 같습니다.0001 0100. 마찬가지로, 논리적 오른쪽 시프트를 수행하면 새 값은 다음과 같습니다.0000 0101.

산술 시프트

산술 시프트는 숫자의 부호를 유지하면서 데이터 워드의 비트를 이동하는 데 사용됩니다. 산술 왼쪽 시프트(ASL)는 데이터 워드의 모든 비트를 한 위치 왼쪽으로 이동하여 LSB를 0으로 채운다는 점에서 논리적 왼쪽 시프트와 동일합니다. 그러나 산술 오른쪽 시프트(ASR)는 데이터 워드의 모든 비트를 한 위치 오른쪽으로 이동하여 MSB를 MSB의 원래 값으로 채웁니다.

예를 들어, 이진 값을 가진 데이터 단어가 있는 경우1000 1010(2의 보수 표기법으로 음수를 나타냄) 산술 오른쪽 시프트를 수행하면 새 값은 다음과 같습니다.1100 0101. 이렇게 하면 숫자의 부호가 보존됩니다.

Omron PLC에서 교대 작업 구현

Omron PLC에서 시프트 작업을 구현하려면 PLC 프로그래밍 소프트웨어에서 제공하는 내장 시프트 명령을 사용할 수 있습니다. 이러한 명령어는 일반적으로 사용하기 쉽고 래더 로직 프로그램에 통합될 수 있습니다.

래더 로직에서 시프트 명령어 사용

래더 로직 프로그래밍에서 시프트 명령은 기능 블록으로 표시됩니다. 예를 들어 Omron의 CX - 프로그래머 소프트웨어에서는 "데이터 조작" 범주에서 교대 지침을 찾을 수 있습니다.

간단한 래더 로직 프로그램에서 논리적 왼쪽 시프트 명령어(SHL)를 사용하는 방법을 살펴보겠습니다. 데이터 레지스터의 내용을 이동한다고 가정해 보겠습니다.D0한 위치를 왼쪽으로 이동하고 결과를 다른 데이터 레지스터에 저장합니다.D1. 다음 래더 로직 코드를 사용할 수 있습니다:

LD X0 // 입력 조건 SHL D0 D1 1 // D0의 내용을 왼쪽으로 한 자리 이동하여 D1에 저장

이 코드에서는X0Shift 동작을 트리거하는 입력 조건입니다. 그만큼SHL명령어는 세 가지 인수를 취합니다: 소스 레지스터(D0), 대상 레지스터(D1) 및 이동할 위치 수(이 경우 1)입니다.

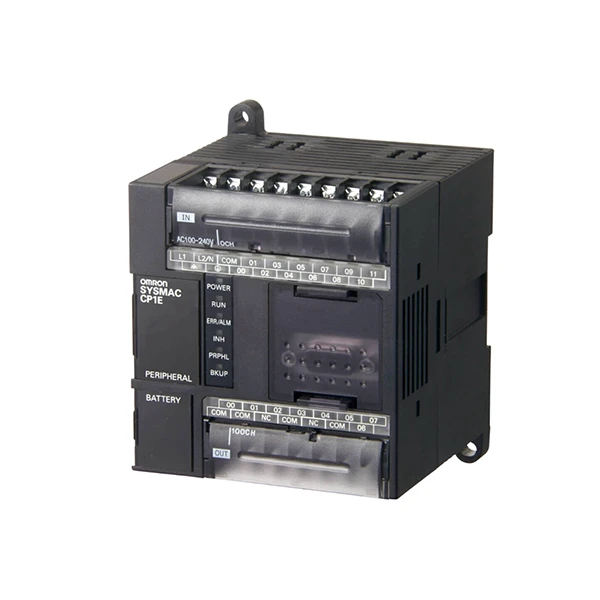

Omron CP1E-N20DR-A

교대근무의 실제 적용

Omron PLC의 교대근무는 산업 자동화 분야에서 광범위하게 실용적으로 적용됩니다. 다음은 몇 가지 예입니다.

데이터 인코딩 및 디코딩

시프트 연산은 통신 프로토콜에서 데이터를 인코딩하고 디코딩하는 데 사용될 수 있습니다. 예를 들어, 일부 직렬 통신 프로토콜에서는 데이터가 비트 단위 방식으로 전송됩니다. 시프트 연산을 사용하면 수신된 데이터 스트림에서 관련 비트를 쉽게 추출하고 원본 데이터를 재구성할 수 있습니다.

카운터 및 타이머 작동

교대 작업은 카운터 및 타이머 애플리케이션에서도 사용할 수 있습니다. 예를 들어, 시프트 레지스터를 사용하여 다중 비트 카운터를 구현할 수 있습니다. 시프트 레지스터의 각 비트는 서로 다른 카운트 값을 나타낼 수 있으며, 비트를 이동하여 카운터를 늘리거나 줄일 수 있습니다.

Omron PLC 모델을 사용한 교대 작업의 예

특정 Omron PLC 모델에서 교대 작업이 어떻게 작동하는지 살펴보겠습니다.

옴론 CP1E - N20DR - A

그만큼옴론 CP1E - N20DR - A시프트 운전을 포함한 다양한 기능을 제공하는 컴팩트 PLC입니다. 사용자 친화적인 프로그래밍 환경을 통해 프로그램에서 시프트 명령을 쉽게 구현할 수 있습니다.

CP1E - N20DR - A를 사용하여 컨베이어 벨트 시스템을 제어한다고 가정해 보겠습니다. 교대 작업을 사용하여 컨베이어 벨트에 있는 품목의 위치를 모니터링할 수 있습니다. 예를 들어, 일련의 센서를 사용하여 품목의 존재를 감지한 다음 교대 작업을 사용하여 품목이 센서를 통과하는 순서를 추적할 수 있습니다.

옴론 R88D - 1SN01H - ECT

그만큼옴론 R88D - 1SN01H - ECTOmron PLC와 통합할 수 있는 서보 드라이브입니다. PLC 프로그램에서 시프트 연산을 사용하여 서보 모터의 움직임을 제어할 수 있습니다. 예를 들어, 변속 작업을 사용하여 센서의 입력 신호를 기반으로 모터의 속도와 위치를 조정할 수 있습니다.

Omron G9SA - 321 - T075 안전 릴레이

그만큼Omron G9SA - 321 - T075 안전 릴레이산업용 장비의 안전을 보장하도록 설계되었습니다. 관련 PLC 프로그램에서 시프트 작업을 사용하여 안전 릴레이의 상태를 모니터링할 수 있습니다. 예를 들어 교대 작업을 사용하여 장비 시작을 허용하기 전에 모든 안전 조건이 충족되는지 확인할 수 있습니다.

교대 작업을 효과적으로 사용하기 위한 팁

데이터 형식 이해: 시프트 작업을 수행하기 전에 작업 중인 레지스터의 데이터 형식을 이해하고 있는지 확인하십시오. 예를 들어, 부호 있는 정수로 작업하는 경우 산술 시프트를 사용하여 부호를 유지하세요.
프로그램 테스트: 항상 시프트 작업을 통해 래더 로직 프로그램을 철저하게 테스트하십시오. PLC 프로그래밍 소프트웨어에서 제공하는 시뮬레이션 도구를 사용하여 프로그램을 실제 환경에 배포하기 전에 프로그램의 기능을 확인하십시오.
오류 처리: 교대 작업 중 오버플로 또는 언더플로와 같은 잠재적인 문제를 처리하기 위해 프로그램에 오류 처리 메커니즘을 구현합니다.
